BLI-2XCN-01S DALI-2 Blind Output Unit

BLI-2XCN-01S DALI-2 Blind Output Unit

Moduł DALI-2 sterowanie 2 roletami

Numer katalogowy: BLI-2XCN-01S
Zapytaj o ofertę

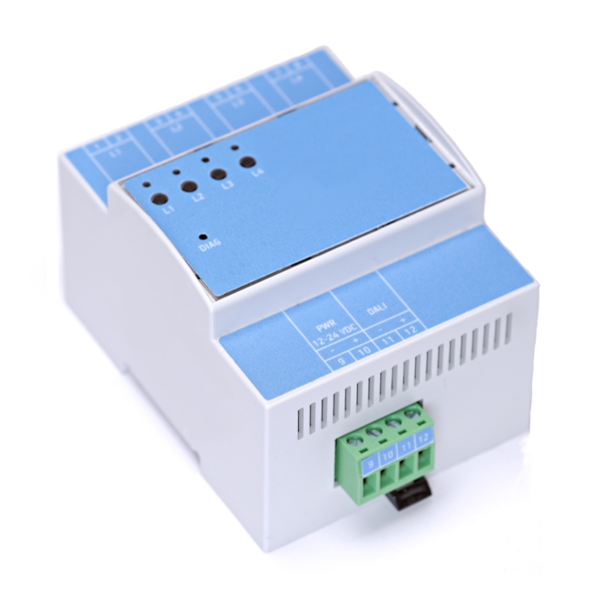

BLI-2XCN-01S to czterokanałowy, moduł przekaźnikowy DALI-2 przeznaczony do montażu na szynie TS35. Moduł ten służy do sterowania dwoma roletami za pośrednictwem magistrali DALI. Zawsze należy zwrócić uwagę na parametry łączeniowe przekaźnika, aby upewnić się, że są zgodne z podłączanym obciążeniem.

Urządzenie zajmuje cztery adresy na magistrali DALI-2 z puli adresów przeznaczonych dla opraw. Wbudowane przyciski umożliwiają lokalne sterowanie, a diody LED sygnalizują stan pracy (załączenia) dla poszczególnych kanałów.

Ilość wyjść

4 wyjścia
Ilość przycisków

4 przyciski
Komunikacja

DALI-2
Montaż

Szyna TS35, Inny
Parametry techniczne
Napięcie zasilania Wymagane zewnętrzne zasilanie 12÷24 V DC
Pobór mocy 2,1 W przy 12 V
Pobór prądu z magistrali DALI 2 mA
Protokół danych DALI-2
Ilość adresów DALI 4
Ilość wyjść przekaźnikowych 4
Ilość obsługiwanych rolet 2
Parametry kanału (dla RM85-5021-25-1012) AC1    –  16 A / 250 V AC
AC15  –  3 A / 120 V 1,5 A / 240 V (B300)
AC3    –  750 W (silnik jednofazowy)
DC1    –  16 A / 24 V DC
DC13  –  0,22 A / 120 V 0,1 A / 250 V (R300)
Zaciski przyłączeniowe zasilania zaciski śrubowe, przewód do 2,5 mm2
Zaciski przyłączeniowe DALI zaciski śrubowe, przewód od 0,5 mm2 do 2,5 mm2
Montaż szyna DIN TH 35, 4M
Wymiary obudowy 71,3 x 90,5 x 62,2 [mm]
Materiał obudowy tworzywo samogasnące ABS + PC
Temperatura pracy od 10 °C do +40 °C
Temperatura przechowywania od -10 °C do +50 °C
Wilgotność względna 5 % ÷ 90 % bez kondensacji
Waga 167 g
Klasa szczelności IP 20
Informacje dodatkowe możliwość sterowania każdym kanałem za pomocą przycisków +/-

4 diody sygnalizacyjne kanałów;

1 dioda diagnostyczna
Znak zgodności CE
Numer katalogowy / EAN BLI-2XCN-01S / 5904423369650
Karta katalogowa
KK_BLI-2XCN-01S
